驗證芯片在極端溫度快速變化環境下的可靠性，評估其材料熱膨脹系數匹配性、焊接點疲勞壽命及封裝結構穩定性，確保產品在運輸、存儲或使用中耐受溫度驟變（如汽車電子、航天設備等場景）。
一、試驗?zāi)康?/span>
驗證芯片在極端溫度快速變化環境下的可靠性，評估其材料熱膨脹系數匹配性、焊接點疲勞壽命及封裝結構穩定性，確保產品在運輸、存儲或使用中耐受溫度驟變（如汽車電子、航天設備等場景）。
溫度范圍：
高溫端：+125°C（工業級）或 +150°C（車規級）
低溫端：-40°C（常規）或 -55°C（軍工級）
轉換時間：≤5分鐘（溫度穩定時間另計，需監控實際芯片表面溫度）。
駐留時間：15-30分鐘（確保芯片內外溫度均衡）。
循環次數：100-1000次（根據JESD22-A104或用戶需求定制）。

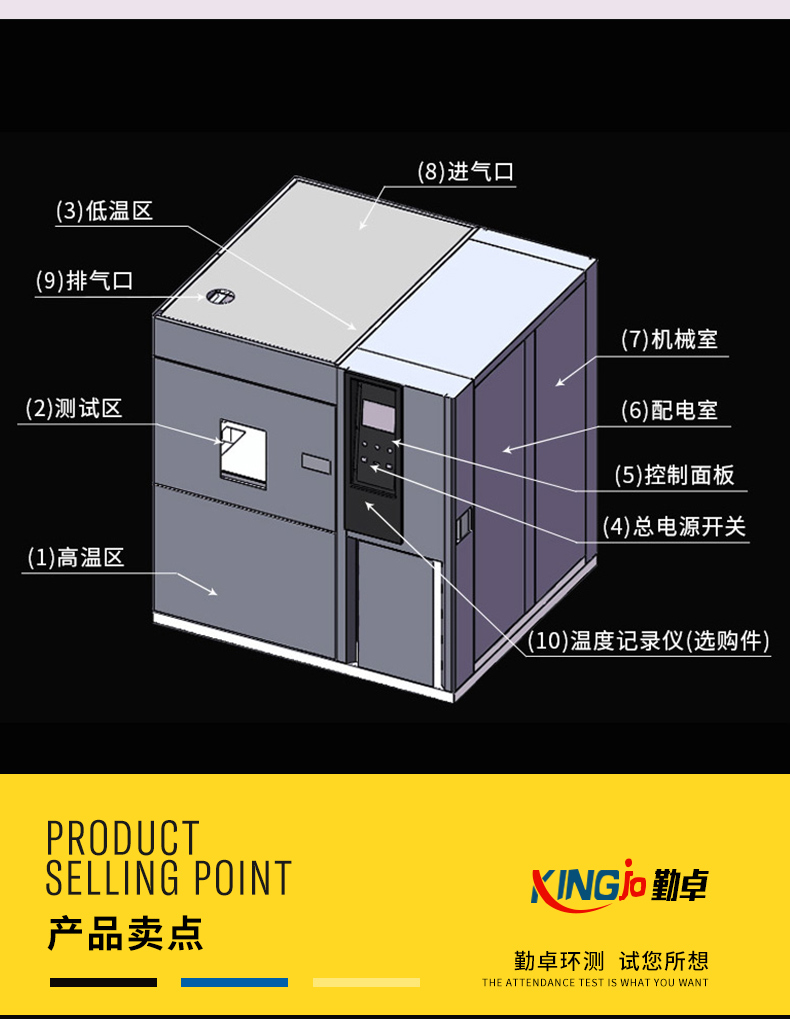

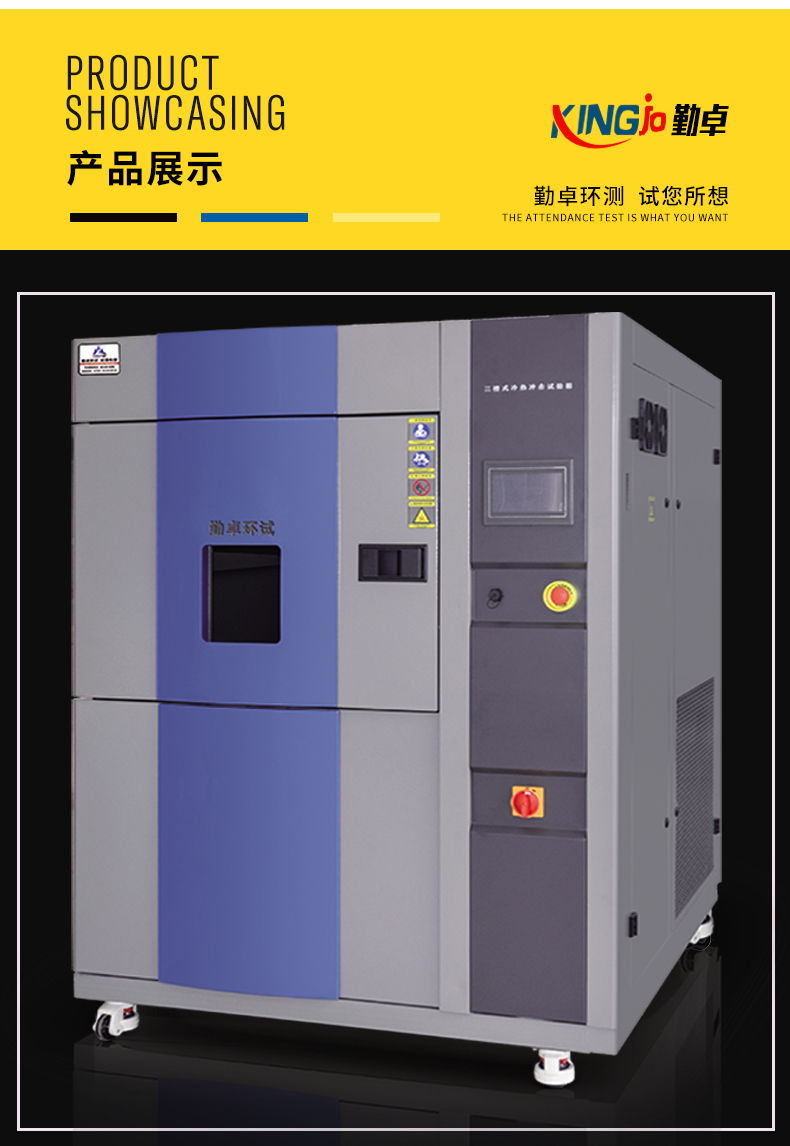

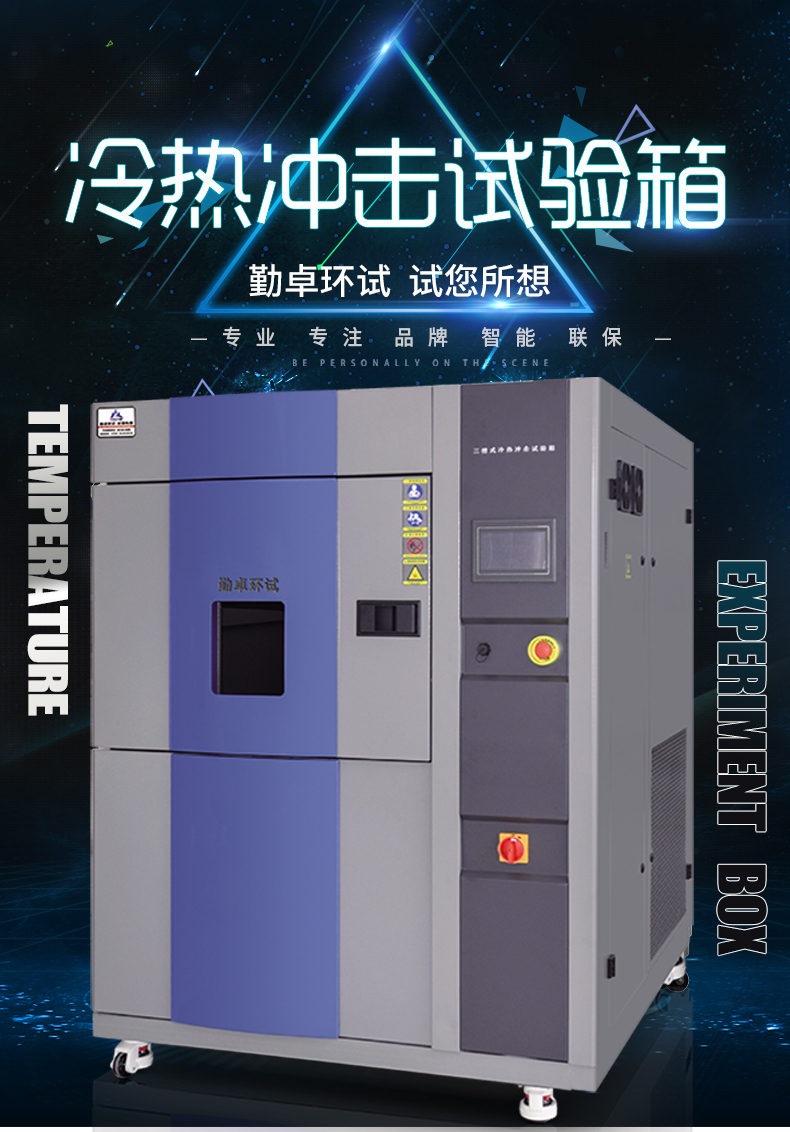

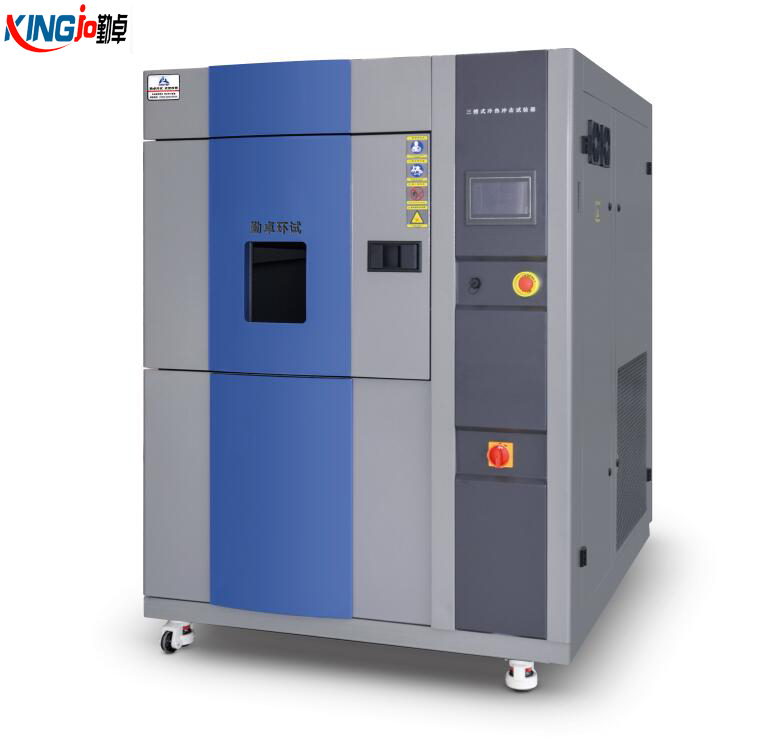

冷熱沖擊箱：雙腔體或三腔體結構，支持自動快速轉移；
監測系統：熱電偶貼裝于芯片關鍵部位（如Die、焊球），實時記錄溫度曲線；
輔助工具：防靜電托盤、防凝露涂層（避免低溫結冰影響）。
預處理：芯片在25°C/50%RH環境下靜置24小時，消除初始應力；
初始測試：進行電性能測試（如導通電阻、漏電流）及外觀檢查（X-ray、顯微鏡）；
循環階段：
高溫駐留 → 快速轉移至低溫 → 低溫駐留 → 返回高溫，記為1次循環；
每50次循環后暫停，檢測參數異常（如開路、短路）；
最終測試：完成循環后復測電性能與結構完整性，對比初始數據。
電氣失效：參數漂移超±10%或功能異常；
機械損傷：封裝開裂、焊點脫落、基板分層（通過SAT掃描或切片分析）；
外觀缺陷：引腳氧化、標記模糊。
樣本數量：至少3顆同批次芯片，避免偶然性；
溫度梯度控制：避免芯片內部因傳熱不均導致局部應力集中；
數據記錄：保存完整溫度曲線、失效循環次數及失效模式照片。
國際標準：JEDEC JESD22-A104、MIL-STD-883H Method 1010；
行業實踐：車規芯片通常要求1000次循環（-55°C至+150°C）。
